REGENFALLSENSOR
RY-YLH02
HANDBUCH
IEINFÜHRUNG & PRINZIP
Der Niederschlagssensor RY-YLH02 dient zur Messung des Bodenniederschlags. Es kann häufig in kleinen Wetterstationen, hydrologischen Stationen, in der Land- und Forstwirtschaft und anderen verwandten Abteilungen zur Messung von Niederschlag, Niederschlagsintensität und Niederschlagszeit eingesetzt werden.

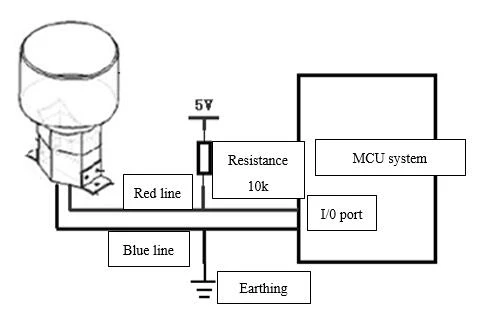

Der Regen fließt durch einen Auffangbehälter in den Mülleimer. Wenn eine bestimmte Menge Regenwasser in den Mülleimer fließt, dreht sich der Mülleimer um, wodurch der Regen in den Mülleimer entleert wird und der Mülleimer wieder Wasser aufnimmt. Jede Umkehrbewegung der Kippschaufel wird durch einen Reed-Schalter in ein Impulssignal (1 Impuls=0,2 mm Niederschlag) an das Erfassungssystem umgewandelt. Dieses Instrument eignet sich zur Ausstattung nationaler Basisniederschlagsstationen, verschlüsselter automatischer Meteorologie (Niederschlagsstationen) und Telemetriestationen an verschiedenen Orten und unter unterschiedlichen klimatischen Bedingungen, um die automatische Messung und Datenerfassung des Niederschlagsprozesses zu vervollständigen. Das Gerät besteht aus einem Eimer, einem schwarzen Eimer, einer Steuerplatine, einem Bodentank, einem Chassis, einer rechtwinkligen Befestigungshalterung (1) und einer rechtwinkligen Montagehalterung (2).
TECHNISCHE SPEZIFIKATION
●Rian-Kollektordurchmesser:￠159,6 mm
●Messbereich: Weniger als oder gleich 4 mm/min
●Auflösung {{0}},2 mm (anpassbar 0,1 mm)
●Spitzer Winkel der Schneidkante: 40 - 45 Grad
●Outpur:
RY-YLH02 | RY-YLH02/S | RY-YLH02/485 |
Impuls (1 Impuls=0,2 mm Niederschlag) | 4-20mA | RS485modbus |
●Gewicht: 0,42 kg
●Höhe: 250 mm
●Farbe: Weiß
●Material: ABS
●Reaktionszeit: 1S
●Arbeitsumgebung: Temperatur 0-+60 Grad
●Standardleitungslänge: 1,5 m
●Am weitesten entferntes Anschlusskabel: Strom 200 m, RS485 100 m, Spannung 50 m
●Schutzart: IP65

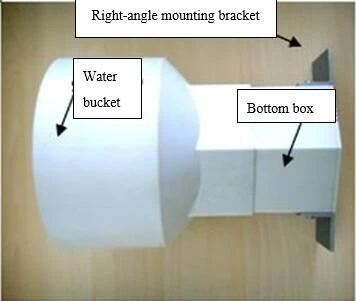

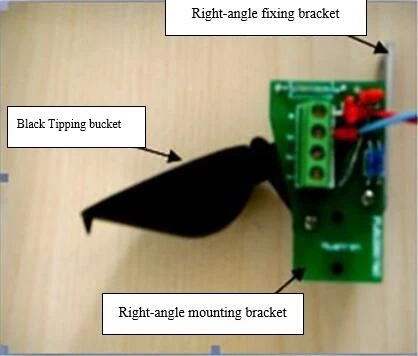

STRUKTURDIAGRAMM
